الثنائي الباعث للضوء | LED

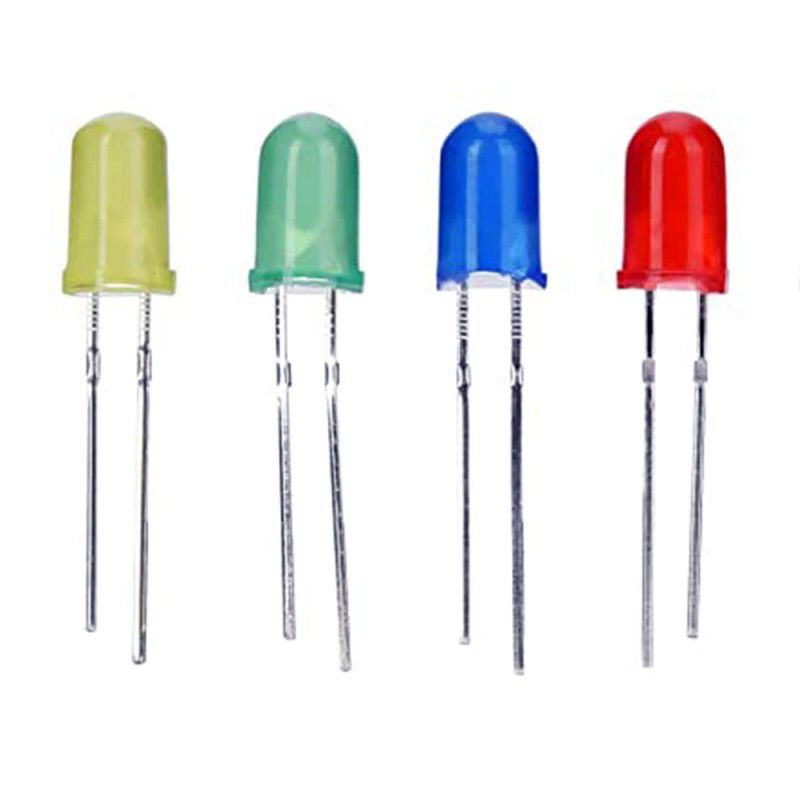

تعريف: هو نوع خاص من الثنائيات بحيث عندما يمرر تيار كهربائي في الانحياز المباشر يقوم بإطلاق فوتونات (ضوء) دليل على تمرير التيار ويكون الضوء المنبعث من الـ LED بأوان متعددة .

- تختلف الـ LEDs في أحجامها و أشكالها و قدرتها و جهد تشغيلها حسب الضوء.

الرمز:

الممیزات: یستخدم جهد منخفض بكفاءة عالیة، منها ألوان و أشكال و أحجام عديدة، یوجد منها أنواع تولد شعاع لیزر.

الميزة المباشرة للـ LED

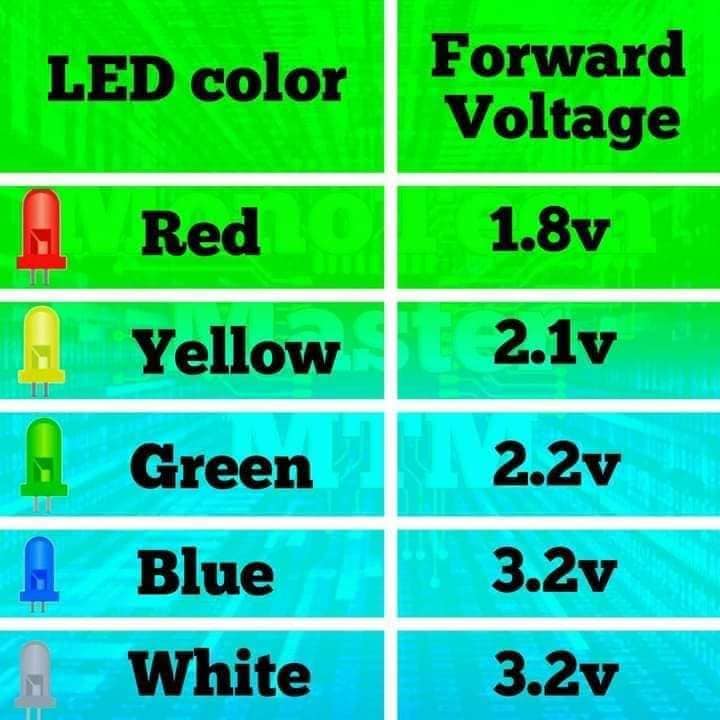

الجهد المتوسط للتشغيل حسب اللون

طریقة الفحص: ضع الملتیمیتر على وضع اختبار الدایود ، وصل السلك الأحمر إلى الأنود و الأسود إلى الكاثود یفترض أن یضيء الـ LED ، اذا استخدمت ملتیمیتر تماثلي ؛ ضعها على قیاس المقاومة و وصل الأسلاك عكس الوضع السابق (الأحمر إلى الكاثود).

للثنائي الباعث للضوء انواع متعدد منها RGB ليد بحيث هذا الأخير يتوهج بثلاث الوان أساسية (احمر، اخضر، ازرق)
