درس الأنظمة الآلية | سنة 2 هـ ك
إشكالية
1- اذا طلب منك ثقب قطعة ماذا تفعل ؟
- الاتيان بآلة ثقب- تثبيت القطعة- بدأ عملية الثقب
اذا طلب منك ان تقوم و في ادنى وقت ممكن بثقب عدة قطع و بصفة مستمرة فما هو الحل ؟
2- الحل يكمن في وجوب وجود نظام
تعريف النظام
مجموعة من العناصر تستجيب الى شرطين أساسيين
-عناصر منظمة يسود النظام بينها
: هذه المجموعة منظمة لغرض القيام بوظيفة ما مثال
السيارة ← نقل الأشخاص
الغسالة ← غسل الملابس
النظام قد يكون يدوي شبه(نصف) آلي او آلي

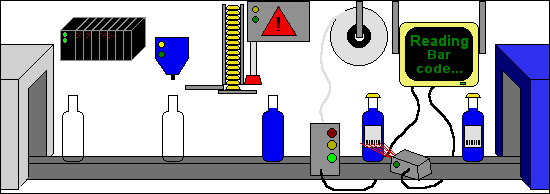

كل نظام آلي يتكون من جزئيين رئيسيين هما :
جزء التحكم PC يعطي الأوامر بواسطة قواطع ازرار ضاغطة.. الخ و تقارير بواسطة ملتقطات للتحكم و مراقبة الاعمال المنجزة
الجزء العملي PO حيث تنفذ فيه العمليات المنجزة بواسطة المنفذات كالمحرك و الرافعة.. الخ
لاحظ النظام الالي التالي ما وظيفته ؟
نظام آلي لثقب القطع
اكمل ما يلي
جزء التحكم : المبرمج الالي الصناعي API
الجزء العملي
(جدول الاختيارات التكنولوجية للمنفذات والمنفذات المتصدرة و الملتقطات)
ما هو الهدف من هذا النظام ؟
إعطاء قيمة مضافة للمادة الأولية (معطيات الدخول)
القيمة المضافة: هي التغيرات التي يحدثها النظام على المادة الأولية للحصول على المنتوج (معطيات الخروج)
المادة الأولية: قطعة غير مثقوبة
المنتوج: قطعة مثقوبة
← القيمة المضافة: وجود ثقب على القطعة
إشكالية
على أي أساس تتم دراسة نظام آلي ؟
على أساس دفتر معطيات (دفتر شروط)
دفتر الشروط هو وثيقة تحتوي على:
- الهدف من التالية
- المادة الأولية
- الوصف أي كيفية تشغيل النظام الالي بشرح مراحل سيره
- الاستغلال أي العمال المؤهلين (عامل للقيادة و الصيانة ) و بدون اختصاص ( اخلاء القطع يدويا..الخ )
- الامن حسب القوانين المعمول بها في مجال الصناعة دوليا.
- أنماط التشغيل و التوقيف اي أساليب تشغيل و توقف النظام بصفة عادية او غير عادية كحدوث خلل مثلا.
- الاختيارات التكنلوجية للمنفذات والمنفذات المتصدرة و الملتقطات
- المناولة الهيكلية عرض و رسم هيكلي للنظام
- المناولة الزمنية كمخططات تجسد مراحل تشغيل النظام
10- التحليل الوظيفي تمثيل النظام الالي وفق مخطط نجد فيه :

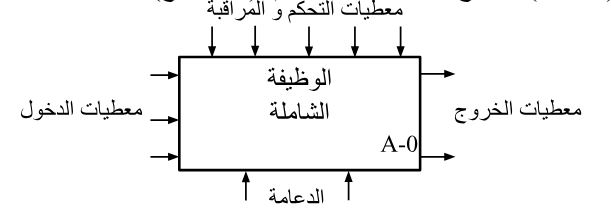

الوظيفة الشاملة تمثل برسم بياني (مستطيل) يوضح الوظيفة العامة للنظام (ثقب القطع) عامة يعبر عنها بفعل
مخطط النشاط A-0
موضح في الشكل المقابل
معطيات التحكم و المراقبة :
EE :طاقة كهربائية
EP :طاقة هوائية
E: تعليمات الاستغلال مثلا في الموزع الالي للطوابع البريدية التزام الاستغلال هو دفع النقود للحصول على الطوابع
الدعامة : النظام الالي + العمال
مثال
نظام آلي لثقب القطع. انجز النشاط البياني A-0

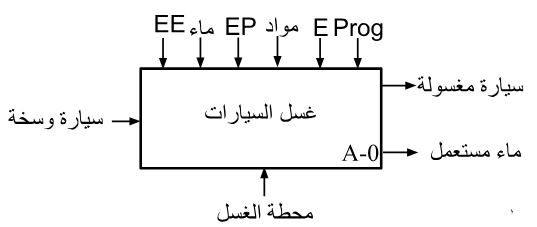

نظام آلي لغسل السيارات
مخطط النشاط التنازلي
مبدأ التحليل البياني التنازلي كقاعدة أساسية لمعظم الطرق الهيكلة تستعمل فيه طريقة أمريكية تسمى نموذج SADT تتمثل هذه الطريقة في تحليل (تجزئة) المسألة الى أجزاء (اشغولات) وذلك انطلاقا من الوظيفة العامة للنظام .
الاشغولة : Tache مراحل او عمليات متتالية لها نفس الهدف هذه المراحل تمثل اشغولة
مثال بالنسبة لنظام ثقب القطع يمكن تجزئة النظام الى 3 اشغولات وهي اشغولة التثبيت اشغولة الثقب و اشغولة الاخلاء
يتكون النموذج(المخطط) من مجموعة من العلب (مستطيلات) مرقمة تمثل أجزاء المسالة و من اسهم تمثل الارتباط الموجود بينها . يمكن اذا تجزئة العلبة الام الى عدة علب أخرى (3 على الأقل و 6 على الأكثر )
هذا النموذج كأداة وصف نظام ما يكون بوجهات نظر مختلفة
من وجهة نظر النظام – من وجهة نظر جزء التحكم PC – من وجهة نظر الجزء المنفذ PO .
- من وجهة نظر النظام :يتمثل في النموذج العام لتشغيل النظام بما فيه القيادة و التحكم و الامن .
- من وجهة نظرPO : نموذج يترجم عمل النظام الالي دون التطرق الى التقنيات المستعملة
- من وجهة نظر PC : نموذج يترجم عمل جزء التحكم مع الجزء العملي باستعمال الخصوصيات التكنلوجية
مثال
في اشغولة الثقب دوران المثقاب يمثل كالتالي
من وجهة نظر النظام : دوران المثقاب
من وجهة نظرPO : M
من وجهة نظر PC : KM
نشاط نظام آلي لثقب القطع
ـ دفتر الشروط
الهدف من التالية : يجب على النظام ان يقوم وفي ادنى وقت ممكن وبصفة مستمرة بثقب قطعة حديدية .
المادة الأولية : قطعة حديدية غير مثقوبة.
الوصف: بعد الاتيان بالقطعة من طرف العامل الضغط على زر التشغيل MA يسمح بانطلاق دورة التشغيل كالتالي
تثبيت القطعة بخروج ذراع الرافعة A الكاشف عنه بواسطة الملتقط a1
ثقب القطعة بنزول ذراع الرافعة B ( مع دوران المثقاب بواسطة المحرك M ) الكاشف عنه بواسطة الملتقط b1 ثم صعود ذراع الرافعة B ( مع دوران المثقاب بواسطة المحرك M ) الكاشف عنه بواسطة الملتقط b0
تحرير القطعة بعودة ذراع الرافعة A لوضعيته الابتدائية الكاشف عنه بواسطة الملتقط a0 ليتم اخلائها من طرف العامل
الاستغلال: عامل للقيادة و الصيانة بالإضافة الى عامل بدون اختصاص للإتيان بالقطع و الاخلاء.
الامن :حسب القوانين المعمول بها في مجال الصناعة دوليا
الجاهزية : توقف من جراء عطل لا يتعدى 20 دقيقة.
1- اكتب على شكل جدول التدفقات المرتبطة بعملية الثقب و التي تتمثل في :
(المداخل ، معطيات المراقبة ، دعامات النشاط ، المخارج)
2- اكمل النشاط البياني التنازلي A0 انطلاقا من النشاط البياني A-0 السابق
1- جدول التدفقات المرتبطة بعملية الثقب
