انت كطالب او هاوي للمجال يمكنك تعلم كيفية اللحام.
اللحام الأساسي سهل للغاية. كل ما تحتاجه هو مكواة لحام وسلك التلحيم (القصدير).
في هذا المقال، ستتعلم أولاً كيفية لحام سلكين معًا. بعد ذلك، ستتعلم كيفية لحام المكونات على لوحة الدائرة المطبوعة PCB prototype.
راجع أدوات اللحام التي تحتاجها للبدء في التلحيم - من هنا
إعداد طاولة العمل الخاصة بك
قم بإعداد مساحة العمل الخاصة بك. وذلك بتجهيز مكواة اللحام وسلك اللحام وشغل المكواة واضبطها عند حرارة 350C° .
ضع مكواة اللحام في حامل. إذا لم يكن لديك حامل، تأكد على الأقل من أن طرفها لا يلمس أي شيء أثناء تسخينه لتجنب اتلاف الطاولة والأدوات.
إذا كان لديك مكواة لحام يمكن التحكم في درجة حرارتها، اضبطها على 350 C°.
تنظيف رأس الكاوية
عندما تكون المكواة ساخنة، أول شيء يجب عليك فعله هو تنظيف راس المكواة لإزالة اللحام القديم منها. يمكنك استخدام إسفنجة مبللة أو قطعة تنظيف نحاسية أو ما شابه.
قصدرة الرأس
قبل البدء في اللحام، يجب إضافة قليل من القصدير على الراس. وهذا يجعل القصدير يلتصق بشكل افضل على الراس ويوزع الحرارة بشكل أسرع وبالتالي يجعل اللحام أسهل وأسرع.
في حالة وجود قطرات كبيرة من القصدير على طرفك، فما عليك سوى تنظيفه مرة أخرى كما هو موضح أعلاه.
مثال 1: لحام سلكين

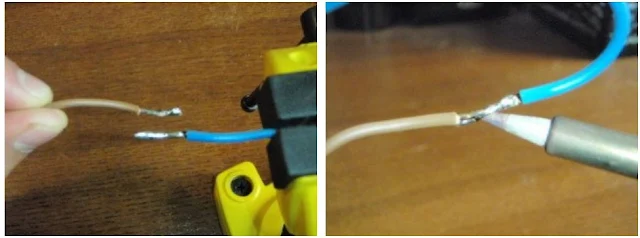

إذا كنت تريد توصيل سلكين باستخدام اللحام، فإن أول شيء يجب عليك فعله هو قصدرة السلكين. لاحظ أن السلك سيصبح ساخنًا، لذا يجب أن تفكر في إمساكه بالملقط او الحامل المناسب.
ضع راس المكواة على السلك واتركه يسخن لبضعة ثوان. ثم أضف بعض القصدير حتى يمتلأ السلك باللحام.
إذا كان السلك سميكًا، يجب عليك زيادة حرارة المكواة (إن أمكن) لجعل السلك يسخن بشكل أسرع. كرر عملية القصدرة على السلك الآخر.
مثال 2: كيفية لحام لوحة الدائرة
بعد ذلك، دعونا نرى كيفية لحام المكونات عبر الثقوب لوحة PCB.
ابدأ بوضع العنصر الالكتروني في الثقوب على اللوحة. ضعه بحيث تخرج أرجله على جانب الآخر.
على جانب اللحام من اللوحة، قم بثني أرجل المكون قليلاً. بهذه الطريقة لن تسقط عندما تقلب اللوحة.
يمكنك إضافة (او غرس) إضافة عدة مكونات في وقت واحد.
أنت الآن جاهز لبدء اللحام.
ضع راس المكواة على اللوحة بحيث تقوم بتسخين قطب العنصر والسطح النحاسي للوحة.
قم بتسخينها لمدة ثانية أو ثانيتين قبل تطبيق اللحام. أبقِ المكواة على السطح والقطب أثناء إضافة اللحام.
عندما يكون لديك ما يكفي من اللحام، قم بإزالة سلك اللحام. ثم قم بإزالة راس مكواة اللحام من اللوحة.
افحص نقطة اللحام الخاص بك لمعرفة ما إذا كان يبدو مثاليا. نقطة اللحام الجيد يجب ان تأخذ شكل مخروطي.
إذا كنت راضيًا عن عملية اللحام، فاقطع سلك المكون من أعلى نقطة اللحام.
ولكن لا تقطعها قصيرة جدا! لسبب ما اذا اردت إزالة المكون لاحقًا.
احذر من قطب اللحام البارد!
تأكد دائمًا من استخدام درجة حرارة مناسبة! سواء إلى سطح اللوحة أو القطب. خلاف ذلك، قد يتسبب في وصلة لحام باردة.
غالبًا ما تبدو نقطة اللحام الباردة جيدة للوهلة الأولى. ولكن عندما تنظر عن كثب، سترى أن هناك فجوة صغيرة بين اللحام والقطب. وهذا يعني أن القطب غير متصل بشكل صحيح باللوحة.
يمكن أن يؤدي هذا إلى خلل في دائرتك وتحاول معرفة السبب.
كيف تصبح جيدًا في اللحام
هل تريد أن تتعلم التلحيم؟ أسرع طريقة لإتقان اللحام هي التدرب على الكثير من الدوائر بشكل يومي.
على سبيل المثال، اقتني أدوات اللحام المذكورة سابقا (من هنا) وابدأ بالعمل.
أو يمكنك أن تجد بنفسك بعض الدوائر والمشاريع وتلحمها على اللوحات PCB prototype.
يمكنك ترك أي سؤال او استفسار افسله في قسم التعليقات وسوف نجيبك في اسرع وقت ممكن
