تمهيد:

       تعتبر السجلات أحد أنواع الدارات المنطقية التعاقبية، وتستخدم عادة لتخزين البيانات.

درسنا سابقا أن القلاب يمكنه تخزين معلومة ثنائية برتبة واحدة (bit) وعليه فإن توصيل مجموعة من القلابات معا يشكل ما يعرف بالسجل، والذي يستخدم كذاكرة مؤقتة لتخزين المعلومات.

سجلات الإزاحة:

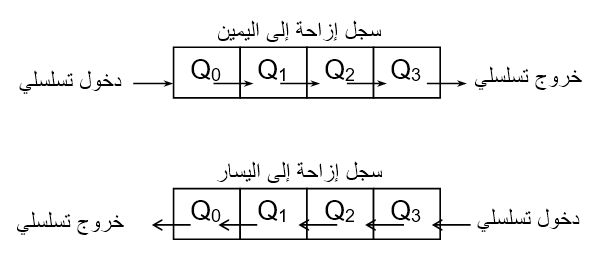

سجل الإزاحة هو سجل لتخزين المعلومات تمهيدا لتحريكها أو إزاحتها لليمين أو اليسار، وهي ثلاثة أنواع:

•  سجل إزاحة بدخول تسلسلي/ خروج تسلسلي.

•  سجل إزاحة بدخول تسلسلي/ خروج تفرعي.

•  سجل إزاحة بدخول تفرعي/ خروج تسلسلي.

1. سجل إزاحة بدخول تسلسلي/ خروج تسلسلي:

 التصميم المنطقي بقلابات(D):

·      طريقة عمل سجل الإزاحة:

نلاحظ أنه يلزمنا 4 نبضات تزامن لإزاحة المعلومة (0110) المخزنة مسبقا خارج السجل وتخزين بدلها المعلومة (1001)، نمط الإزاحة هو إزاحة إلى اليمين.

2. سجل إزاحة بدخول تسلسلي/ خروج متوازي:

·      التركيب المنطقي بقلابات (D):

·      طريقة عمل السجل:

يعمل السجل بنفس الطريقة السابقة، إذ يلزمه هو الآخر 4 نبضات تزامن لتخزين المعلومة.

·      ملاحظة:

اختيار الخروج (متسلسل/متوازي) يكون حسب استعمال السجل ولا يؤثر في طريقة عمل السجل.
