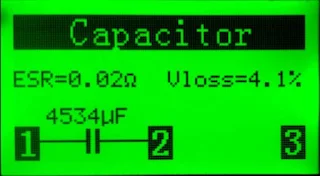

في المكثفات، تعد ESR (مقاومة السلسلة المكافئة) وVloss (فقدان الجهد) من المعلمات الرئيسية التي تؤثر على الأداء. وإليك ما يعنيه كل منهما:
1. ESR (مقاومة التسلسلية المكافئة):
# التعريف: يشير ESR إلى المقاومة الداخلية داخل المكثف والتي تعمل كما لو كانت في سلسلة مع المكثف المثالي.
# التأثير: يؤدي ارتفاع ESR إلى زيادة تبديد الحرارة، مما قد يقلل من كفاءة المكثف، وخاصة في التطبيقات عالية التردد مثل إمدادات الطاقة التبديلية.
# الأهمية: تُفضل المكثفات ذات ESR المنخفضة في الدوائر التي توجد بها إشارات عالية التردد أو حيث تتدفق تيارات تموج عالية، حيث تقلل من الخسائر وتوليد الحرارة.
2. Vloss (فقدان الجهد):
# التعريف: يشير Vloss إلى فقدان الجهد الذي يحدث في المكثف بسبب تيارات التسرب. إنه مقدار الجهد الذي يفقده المكثف بمرور الوقت عندما يتم شحنه ولكن ليس متصلاً بحمل.
# التأثير: تعني الفقدان العالي للتيار أن المكثف لا يستطيع الاحتفاظ بشحنته بكفاءة بمرور الوقت، مما يقلل من فعاليته في التطبيقات حيث يكون تخزين الطاقة على المدى الطويل أو الجهد المستقر أمرًا بالغ الأهمية.
# الأهمية: الخسارة المنخفضة للتيار مهمة في التطبيقات مثل تخزين الطاقة أو الترشيح أو التوقيت الدقيق، حيث يكون الحفاظ على الشحن لفترات طويلة أمرًا ضروريًا.
الخلاصة :
- تؤثر ESR على مدى كفاءة المكثف في التعامل مع الترددات والتيارات العالية.
- يؤثر الفقد على مدى قدرة المكثف على الاحتفاظ بالشحنة بمرور الوقت.
