قياس شدة الحقل المغناطيسي باستعمال ميزان كوتون
العمل التطبيقي المطلوب:
یستعمل میزان كوتون لقیاس شدة الحقل المغناطیسي.

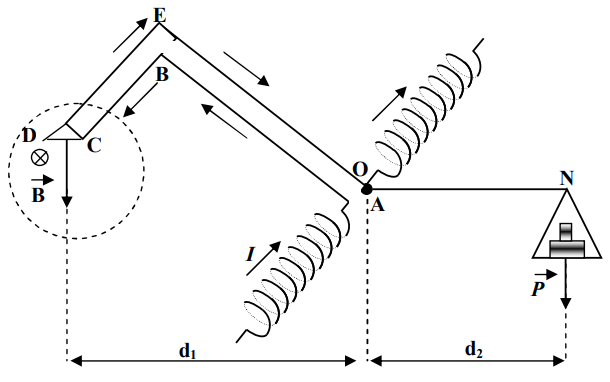

یتكون المیزان من ناقل : ABCDE الذي یشكل ذراعا أولا في المیزان الذي یستطیع الدوران حول محور (O). أما الذراع الثاني ON فیتصل بكفة أثقال.
یوضع الجزء CD من المیزان مغمورا في حقل مغناطیسي منتظم B عمودیا على مستوى الشكل و موجها نحو الداخل.
في حالة غیاب التیار تتوازن الكفتان. و عند إمرار التیار یختل التوازن نظرا لتأثیر قوة كهرومغناطیسیة F على الجزء CD فنضطر لإعادة التوازن بوضع كتلة عیاریة m في الكفة الأخرى.
لاحظ الشكل :
القياسات المعمولة :
نغیر شدة التیار المار (I) في الناقل في كل مرة ، و نعید توازن المیزان بكتل عیارية m فنحصل على الجدول التالي :
المطلوب :
1. ارسم المنحنى البياني m=f(I)
2. ما الذي یمكنك استنتاجه من هذا المنحنى؟
3. استنتج عندئذ ، اعتمادا على البیان السابق شدة الحقل المغناطيسي B في هذه التجربة علما أن :
g= 10N/kg , CD=L=2cm , d1=d2
الحل :
1. رسم البيان:
2. الاستنتاج
المنحنى البیاني m = f (I) عبارة عن خط مستقیم معادلته من الشكل : m = a.I حیث میله a یساوي :
أي أن الكتلة m تتناسب مع الشدة I
3 لنعود إلى الشكل السابق :
أثناء التوازن یكون مجموع العزوم یساوي الصفر أي :
اي
ولدينا مما سبق m = a.I وبالمطابقة نجد:
نحسب a حيث :
ولدينا L=2cm و d1=d2
بالتعویض نجد :
