1- جهاز قياس الجهد الكهربائي "فولط متر" Voltmeter
تعريف: هو عبارة عن جهاز يتم بع معرفة الجهد الكهربائي V بالفولط v لمصدر ما (بطارية، مقبس البيت، شاحن، ...) سواء كان هذا الجهد مستمر(DC) او متردد(AC)

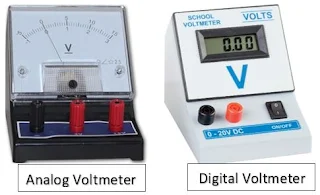

- - جهاز الفولط متر تماثلي Analog يظهر قراءة قيمة الجهد تماثلية وغير دقيقة بواسطة المؤشر
- -
جهاز الفولط متر الرقمي Digital
يعطي قراءة رقمي على شاشة وتكون أكثر دقة mV
1-1:
كيف استعمل جهاز الفولط متر الرقمي لقياس الجهد
a. قم بتوصيل المسبار على جهاز الفولط متر الرقمي القطب الموجب بالأحمر والسالب بالأسود
b. شغل الجهاز ثم ضع المسبار مكان اقطاب مصدر الجهد وستظهر لك قيمة على الجهاز وهي قيمة الجهد سواء جهد DC او AC على حسب الجهاز او الميزة.
ملاحظة: يربط
الفولط متر دائما على التفرع (التوازي) مع العنصر المراد قياس الجهد بين طرفيه او البطارية.
يرمز للفولط متر في الدوائر الكهربائية بالرمز:
وعند قلب الأقطاب يعطي لك القيمة بالسالب '' – ''
2- جهاز قياس شدة التيار الكهربائي '' الامبير متر " Ampermeter
هو عبارة عن
جهاز يقيس شدة التيار المسحوبة من طرف حمل (Load) ما مثلا: قياس شدة التيار التي يسحبها مصباح
من البطارية وهذا التيار اما AC او DC
- - جهاز الامبير متر التماثلي غير دقيق
- - جهاز الامبير متر الرقمي يكون أكثر دقة في قيمة التيار المقاسة.
كل هذه
الأنواع تكون غير دقيقة في القيمة المقاسة وللدقة الكبير في القراءة نلجأ الى
استعمال جهاز الامبير متر الرقمي Digital الذي يكون بدقة عالية.
الشكل المقابل يوضح نوع من أنواع أجهزة الامبير متر الرقمية لقياس التيار المستمر
كيفية العمل:
1-شغل الجهاز مع توصيل المسبار الأحمر مع الموجب والأسود مع
السالب
2-ضع الجهاز بالتسلسل (التوالي) مع الحمل ثم شغل الدائرة ليعطي لك مباشرة
قيمة التيار التي يسحبها الحمل.
يرمز لجهاز الامبير متر في الدوائر الكهربائية بالرمز:
عند قلب الأقطاب اثناء القياس تظهر النتيجة بالسالب –
ملاحظة: يربط
الامبير متر دائما على التسلسل (التوالي) مع العنصر المراد قياس شدة التيار بين
طرفيه او التي يسحبها الحمل Load.
