المقاومة الحرارية Thermal Resistance
هذه المقاومة تعتمد في
عملها على الحرارة بحيث تتغير قيمتها الاومية بالنسبة للتغير في درجة الحرارة.
تسمى المقاومة الحرارية
أيضا باسم Thermistor
مبدأ عملها نفس المقاومة حيث نتحكم في فيمتها بالحرارة.
توضح الصور المقابلة اشكال المقاومات الحرارية
المقاومة في الشكل 1: تستعمل في المحرار بشكل كبير.
يمكن أيضا استعمالها
كحساس الحرارة يدمج مع الاردوينو او المتحكمات الدقيقة مثل متحكم PIC.
تنقسم المقاومة الحرارية الى نوعين NTC وPTC
تزداد قيمة هذه المقاومة عند ارتفاع درجة الحرارة. Positive Temperature Coefficient Thermistor
يمكن استعمال هذه المقاومة هي المدفأة الكهربائية بحيث عند ارتفاع حرارة الغرفة
تزداد قيمة المقاومة وتقطع التيار.
- يرمز للمقاومة NTC بأحد الرمزين:
المقاومة الحرارية ذات المعامل السالب NTC:
تزداد قيمة المقاومة عند انخفض درجة الحرارة.
- يرمز للمقاومة الحرارية نوع NTC بأحد الرمزين:
الفرق بين الرمزين في اشارة + امام t في نوع PTC و اشارة - في نوع NTC
المقاومة الحرارية الحرجة Critical Temperature Resister Thermistor تختصر في CTR
هذه المقاومة تنقص قيمتها فجأة عندما ترتفع درجة الحرارة فوق نقطة معيّنة.

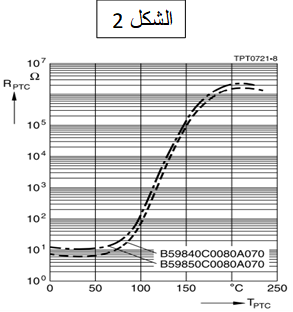

- منحنى التغير في المقاومة بالنسبة لدرجة
الحرارة – الشكل 2 (PTC) والشكل 3 (NTC)
اهم المقادير التي يجب مراعاتها عند التعامل مع المقاومة الحرارية حسب
وثيقة البيانات Datasheet
الجهد الذي تعمل
فيه المقاومة وعادة ما يصل الى 230-240v DC AC
في NTC نرى قيمة المقاومة الدنيا عند ازدياد درجة الحرارة والقيمة القصوى
لها عند انخفاض درجة الحرارة.
في PTC نرى قيمة المقاومة الدنيا عند انخفاض درجة الحرارة والقيمة القصوى
لها عند ارتفاع درجة الحرارة.
مجال درجة الحرارة
التي تعمل فيه المقاومة والتيار الاعظمي الذي يمكنه المرور في المقاومة والقدرة
الاعظمية المبددة
مقدار التغير في
المقاومة بالنسبة للتغير في درجة الحرارة
هذه المقادير مأخوذة من Datasheet المقاومة الحرارية نوع PTC ونفس الشيء بالنسبة للـ NTC
معادلة التغير في المقاومة بالنسبة للتغير في درجة الحرارة.
للتعمق أكثر في البيانات والمنحنيات البيانيات
يكفي الدخول الى Google
وكتابة NTC datasheet
او PTC datasheet
ملاحظة مهمة جدا: على كل مقاومة حرارية
مكتوب رقم ولمعرفة datasheet اكتب الرقم على جوجل ثم Datasheet
بعض الدوائر والتطبيقات على المقاومة الحرارية
1- دائرة الحصول على إشارة حسب التغير في الحرارة
2- دائرة التحكم في مروحة
