10. المقاومة الضوئية LDR

 المقاومة الضوئية Light dependent resistor تختصر في LDR

تعريف: هي مقاومة تتغير قيمتها الاومية حسب التغير في شدة الإضاءة او الضوء المسلط عليها.

ميزتها: تنخفض مقاومتها عند زيادة شدة الإضاءة وتزيد مقاومتها عند انخفض شدة الإضاءة.

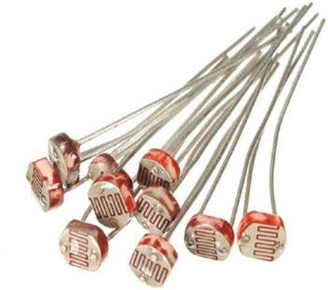

صور بعض المقاومة الضوئية

مواد تصنيع هذه المقاومات

تتكون المقاومات الضوئية من طبقة من كبريتيد الكادميوم CdS أو سيلينيد الكادميوم CdSe، وتتميز تلك المادتين بحساسيتهما للضوء في نفس نطاق الطيف لرؤية العين البشرية أو أفلام التصوير.

وتبلغ أعلى حساسية لكبريتيد الكادميوم عند طول الموجة 520 نانومتر، وبالنسبة إلى سيلينيد الكادميوم فتبلغ أعلى حساسية له للضوء عند 730 نانومتر.

يرمز للمقاومة الضوئية بالرمزين التاليين

المنحنى البياني للتغير في المقاومة بالنسبة للتغير في شدة الإضاءة

 ملاحظة: تقاس شدة الإضاءة بوحدة Lux

نلاحظ انّ المنحنى على شكل خط مستقيم

نلاحظ انه كلما زادة شدة الإضاءة انخفضت قيمة مقاومتها أي تسمح للتيار بالمرور من خلالها.

لكن بشرط ان لا يتعدى التيار قيمة التيار الذي تتحمله هذه المقاومة لأنها موجودة في احكام كثيرة منها الحجم الصغير لا تتحمل تيار عالي ومنها الحجم الكبير التي تتحمل تيار معتبر لكن ليس بالأمبير

كل التفسير لهذا ان المقاومة تتحمل قدرة P حسب حجمها.

اهم المعلومات التي يجب مراعاتها عند قراءة ورقة البيانات أي Datasheet للـ LDR

إستعمالات المقاومة الضوئية LDR

المقاومة الضوئية من أكثر العناصر الالكترونية استعمالا سواء في الالكترونيات او في المجال الصناعي والحماية.

·       فتح الأبواب تلقائية بمجرّد قطع شعاع الضوء

·       تشغيل حنفيات المياه فور وضع اليد تحتها

·       اشعال وإطفاء أضواء الانارة العمومية

·       تشغيل أجهزة الإنذار

·       حماية العمال من اخطار الآلات الميكانيكية الضخمة في المصانع

·       استعمالها كحساس للضوء بحيث يدمج مع الاردوينو ام المتحكّمات الدقيقة مثل PIC
