توجد
مقاومات متغيرة القيمة اذ نتدخل نحن بتغيير قيمتها او تدخل وسط خارجي مثل الحرارة الضوء
وحتى الجهد
v دراسة بعض أنواع المقاومات المتغيرة
المقاومة المتغيرة الدورانية
1-تعريف: هي مقاومة تتغير قيمتها حسب تدوير المحور الدوار وتكون بقيم معينة مكتوبة على المقاومة المتغيرة.
أشهر القيم لهذه المقاومات 1K, 2K, 5K, 4.7K, 10K, 50K, 100K , 500K , 1M
مثلا إذا كانت المقاومة 5K معناه نستطيع تعديل قيمة المقاومة من 0 اوم الى 5 كيلو اوم
يرمز لهذه المقاومة بالرمزين
كما نرى للمقاومة ثلاث أطراف بحيث الأطراف على اليمين والشمال قيمة المقاومة بينهم ثابتة أي نفسها قيمة المقاومة المكتوبة عليها اما الطرف الوسطي قيمة المقاومة تتغير سواء بين الوسطي والايمن او الوسطي والايسر.

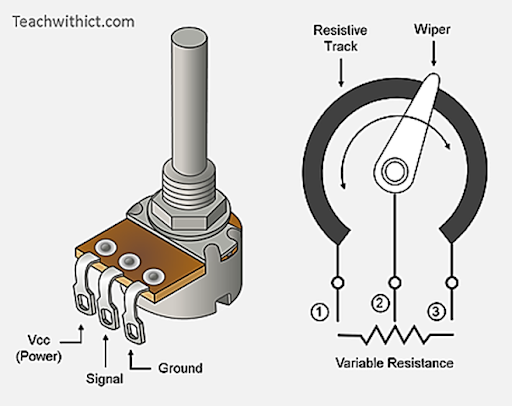

2-التركيب الداخلي للمقاومة المتغيرة
- (1) الطرف الأول للمقاومة
- (2) الطرف الثاني للمقاومة
- (3) الطرف الثالث للمقاومة
- بين (1) و(3) القيمة ثابتة
- بين (1) و(2) او بين (2) و(3) القيمة متغيرة
- إذا زادة قيمة المقاومة بين (1) و(2) فإن القيمة بين (2) و (3) تنخفض او العكس.
إذا وصلنا الطرف الأول
بالـ Vcc الطرف
الموجب للمصدر والطرف الثالث بالـ GND الأرضي فإننا سنحثل على جهد متغير بين الطرف الوسطي والـ GND بشرط مراعات قيمة القدرة التي تتحملها المقاومة.

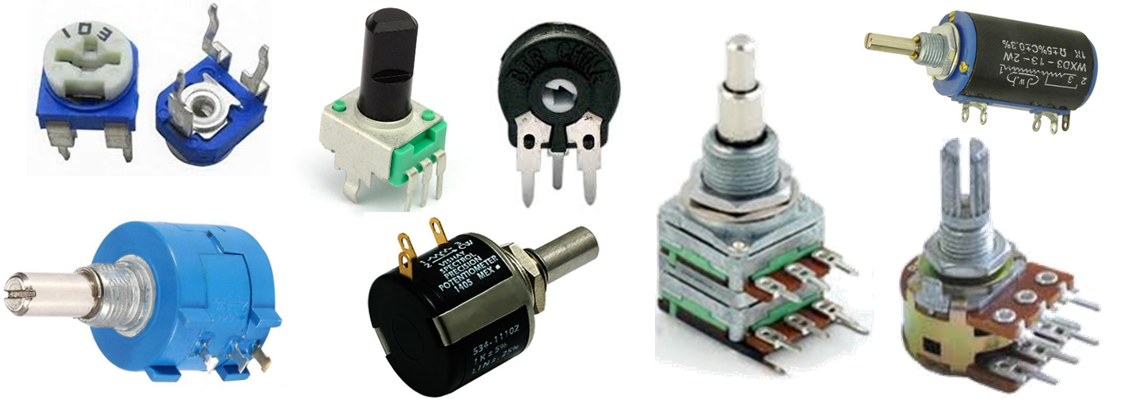

بعض الصور للمقاومات
المتغيرة الأخرى والتي تعمل بنفس المبدأ المشروح
بالإضافة
الى مئات الاشكال والانواع ولكن مبدا عملها واحد
بالنسبة
للمقاومة المتغيرة التي تأتي بقطبين فقط لتغير القيمة يرمز لها بأحد الرمزين:
3-المقاومات
المتغيرة ذو ضبط دقيق:
هي مقاومات تستطيع تحديد القيمة التي تريدها بدقة عالية حسب احتياجك في الدائرة الالكترونية
يرمز
لهذه المقاومات بالرمز
توجد بعض المقاومات المتغيرة الأخرى التي نتحكم فيها يدويا هي المقاومة الانزلاقية كما في الصورتين
.
