تعريف المقاومة: هي عنصر إلكتروني مهم جدا في الدوائر الالكترونية ووظيفته خفض وعرقلة التيار الكهربائي.
لاحظ
التركيبين 1و2
- في التركيب 1:
- في التركيب 2:
اضفنا مقاومة ونلاحظ اشتغال الـ LED بشكل طبيعي رغم ان مصدر الجهد 12V.
وهنا يأتي دور المقاومة التي قامت بعرقلة حركة التيار الكهربائي
يرمز للمقاومة بـ R وتقاس بوحدة الاوم Ω
ويرمز لها في الدارات الكهربائية بأحد الرمزين:

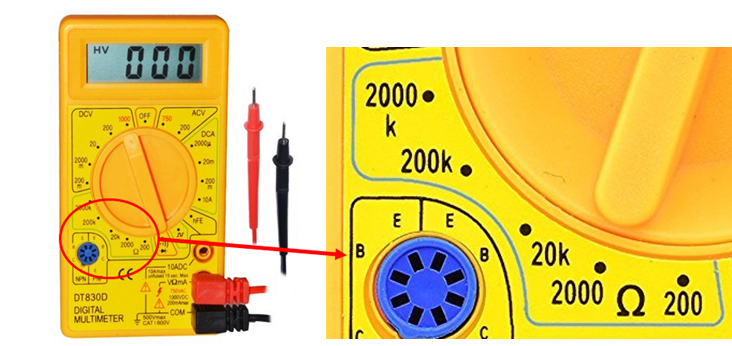

ملاحظة: يمكن قياس قيمة المقاومة بجهاز الاوم متر او جهاز متعدد القياس Multimeter او نقرأ قيمتها من خلال الاطواق الملونة
مضاعفات الاوم وكيفية التحويل:
- الاوم Ohm Ω
- الكيلو اوم KΩ
- الميغا اوم MΩ
نادرا ما نتعامل مع
الميلي اوم mΩ
- 1kΩ = 1000Ω
- 1MΩ = 1000kΩ = 1000000Ω
يمكن كتابة k او M بعد القيمة المقاسة ولا يشترط كتابة رمز الاوم Ω
1- المقاومات ثابتة القيمة :
تعتبر هذه
المقاومات الثابتة هي الأشهر والأكثر استعمالا
المقاومة
الكربونية: هي الأكثر
استعمالا في الدوائر الالكترونية حجمها صغير وتكون بقيم كثيرة جدا ومتعددة عيبها
الوحيد هو انها لا تتحمل قدرة كبيرة بالواط عادة تكون بالميلي واط mW
المقاومة
السلكية: تستعمل في
التطبيقات الكبيرة وتتعامل مع جهود كبيرة تكون بقيم صغيرة إذ لا تتجاوز 1k ميزتها
تتحمل قدرة كبيرة تصل الى 200W
المقاومة الفلمية: سميت بهذا الاسم لأنها صنعت من مادة الفلم بحيث تكون
بقيم متعددة وقدرات مختلفة تصل الى 5W
المقاومة
السيراميكية: هذه المقاومة مصنوعة من السيراميك وقيمها لا تتجاوز 100 اوم لكنها
تتحمل قدرات معتبرة تصل الى 20W
بالإضافة الى وجود أنواع
أخرى من المقاومات الثابتة منها المقاومات السطحية SMD والمقاومة الشبكية.
كل الأنواع السابقة
بالإضافة الى المقاومة السطحية رمزها واحد على اللوحة الالكترونية:
المقاومات السطحية SMD اختصارا لـ: Surface
mounted resistor
تكون قيمة هذه المقاومة
مكتوبة على سطحها ولكن هذه القيمة مشفرة
في المقاومات العادية
نقرأ قيمها إما بجهاز الملتيميتر او عبر الاطواق الملونة.
1-1-قراءة قيم المقاومات بالألوان:
1-1-1-المقاومات
بنظام 4 اطواق ملونة
الطوق الأول نكتب الرقم حسب اللون كما في الشكل
الطوق الثاني نكتب الرقم حسب اللون
الطور الثالث عدد الاطفار حسب اللون إذا كان اسود لا نظيف ولا صفر بني نضيف صفر واحد
وهكذا
الطوق الرابع والأخير يعبر عن نسبة الخطأ
نسبة الخطأ معناه إذا
وجدنا قيمة مقاومة مثلا 1 كيلو اوم ونسبة الخطأ كانت 5%
معناه لا تساوي 1K أي 1000 اوم بالضبط
واحيانا نجدها 998 او 1003 وهكذا

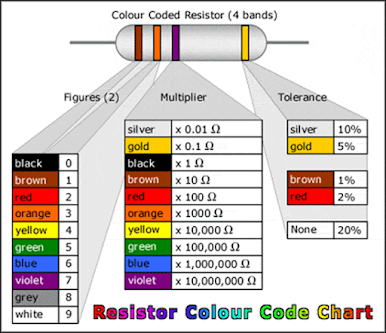

جدول يوضح الوان المقاومة

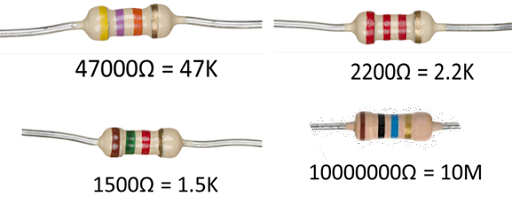

امثلة
عن قراءة بعض المقاومات بالاعتماد على جدول شفرة الألوان
بالنسبة لنسبة
الخطأ في هذه المقاومات كلها متساوية لأن الطوق الرابع لونه ذهبي ونسبة الخطأ تقدر
بـ 5%±
2-1-1-المقاومات بنظام 5 اطواق ملونة
- الطوق الأول نكتب الرقم حسب اللون
- الطوق
الثاني والثالث نكتب الرقم حسب اللون
- الطوق
الرابع عدد الاصفار او معامل الضرب
- الطوق
الخامس والأخير نسبة الخطأ
ملاحظة: ترتيب
الألوان نفسه في جميع المقاومات الملونة.
3-1-1-المقاومات بنظام 6 اطواق ملونة
الاطواق 1و2و3 تكتب رقم حسب اللون
الطوق 4 عدد الأصفار او معامل الضرب
الطوق 5 نسبة الخطأ حسب اللون
الطوق 6 تعني ppm/C° التي تعني جزء من المليون لكل درجة مؤوية واحدة.
أحيانا يرمز للطوق الأخير بـ TCR التي تعني Temperature Coefficient Resistor
بالعربي معامل درجة
الحرارة للمقاومة
هذه الخاصية تعني كمية
التغير في المقاومة بالنسبة للتغير في المقاومة بالنسبة للتغير في درجة الحرارة.
ازرق 10ppm/C°
بنفسجي 5ppm/C°
ابيض 1ppm/C° اما الألوان
الأولى فقيمتها في الشكل التالي
ان قيم المقاومات في السوق الالكترونية محدود أي الشركات المصنعة للمقاومات لا تصنع كل القيم بل القيم الشهيرة فقط وهذا الجدول يوضح أشهر المقاومات المتواجدة في السوق
يمكن كتابة مقاومة
قيمتها 1.5K بـ 1K5 او 1.3M بـ 1M3
1-2- القدرة
في المقاومات
انّ استعمال المقاومة
لكبح التيار وبالتالي يتشكل جهد بين طرفيها ويمر فيها تيار I وحسب قانون اوم تظهر قدرة
بالواط في المقاومة حسب العلاقتين P=V.I او P=R.I² يرمز للقدرة بـ P وحدة قياسها
الواط
القدرة في المقاومة تبدد
على شكل حرارة منتشرة من المقاومة لهذا المقاومات تأتي بأحجام مختلفة وكل مقاومة
لها القدرة الاعظمية التي تتحملها ولو زادت القدرة على مقاومة لا تتحمل قدرة كبيرة
وبالتالي تصدر حرارة كبيرة مما يؤدي الى احتراقها وتفحمها.

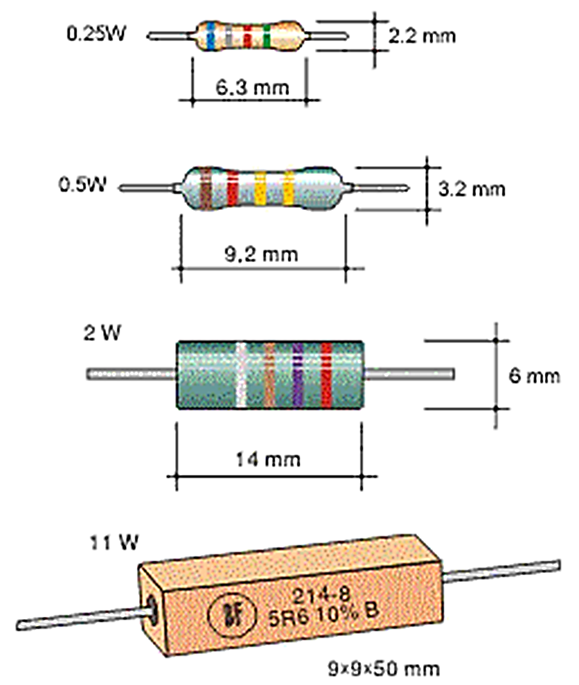

هذه الصور توضع احكام
المقاومات والقدرة التي تتحملها
