7. راسم الاهتزاز المهبطي Oscilloscope

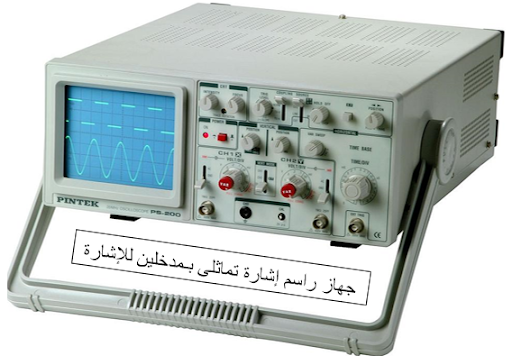

تعريف: هو جزء من جهاز قياس إلكتروني يسمح بإظهار ورسم جهد الإشارة عادة بشكل مخطط ثنائي الأبعاد للجهد الكهربائي (على المحور العمودي) مقابل الزمن (على المحور الأفقي) أو يستعاض عن الزمن بجهد آخر على المحور الأفقي. وله مدخلان أي يستطيع رسم اشارتين مختلفتين وأما ان يرسم واحد منهما فقط على شاشة العرض أو يعرضهما معا ويمكن عرض قيمة طرح الاشارتين أو ضربها.
ويعتبر راسمة الذبذبات من الأجهزة الهامة والمستخدمة بكثرة كأجهزة معمل تُستخدم في دراسة أشكال الموجات للتيارات والجهود وقياس قيمها بالإضافة إلى القدرة والتردد، بمعنى أي كمية كهربائية وتشمل القيمة والشكل. كما يمكنه ربط هذه الكميات بالزمن على الشاشة. ويستخدم في اكتشاف الأعطال في جهاز المذياع والتلفاز وجميع الأجهزة الكهربائية في المعامل في حالات الأبحاث والتصميم..

جهاز راسم إشارة رقمي بـمدخلين للإشارة

المجسات Probes هي الاسلاك التي تنقل الإشارة من الدائرة الالكترونية الى الجهاز وتباع حسب التردد التي تتعامل به لاحظ الشكل التالي:

يوجد أنواع كثيرة جدا من جهاز راسم الإشارات ومن شركات مختلفة من شركة

UNI-T و KEYSIGHT و...

التردد Frequency: جهاز اوسيلوسكوب يمكنه رؤية الإشارات بمختلف أنواعها لكن بشرط ان لا يتجاوز تردد هذه الإشارة التردد المكتوب على الجهاز فمثلا 50MHz او 100MHz او 1GHz حسب النوع.

العيِّنات Sample هي عدد نقاط الجهد التي يقيسها الجهاز في الثانية الواحدة أي الإشارة المرسومة على الشاشة عبارة عن دوال والدالة عبارة عن نقاط بدلالة الزمن

فكل جهاز له عدد عينات الالتقاط في الثانية فمثلا 500MSa/s الى 500 مليون عينة من قيم الجهد في الثانية الواحدة وهاته العينات تلصق مع بعض لتصبح دالة، 1GSa/s أي مليار عينة في الثانية الواحد. وكلما كان العدد كبير كلما كانت دقة الإشارة أوضح على الشاشة.

نرى على شاشة الأوسيلوسكوب مَعْلَم بحيث محور الفواصل يعتبر الزمن t ومحور التراتيب عبارة عن الجهد V ويحتوي على مربعات Division او Div تقسيمات فيمكنك تغييرها من الزر الدوار Nob فمثلا في محور الزمن 1ms/Div او 100ms/div وهكذا وعلى محور التراتيب (محور الجهد نفس الشيء) 1v/div او 5v/div
